10. työvaihe: Virran jakaminen laitteille

Viimeisenä kohtana laitamme virtajohdot paikoilleen tarvittaville laitteille. Olet varmaan huomannut asennuksia tehdessä, että virtalähteestä lähtee useita kymmeniä erilaisia liittimiä. Näiden avulla eri laitteille jaetaan virtaa.

Emolevyn virtajohto

Emolevyn virtajohto on iso 20-24 pinninen virtaliitin.Etsi kyseinen virtaliitin virtalähteen johtovalikoimasta, ja aseta se emolevyyn kiinni. Emolevyltä paikka löytyy keskeltä, PCI-E väylän yläpuolelta. Kuvassa virtajohto paikoilleen asetettuna.

P4 - liitin

P4 - liitin jakaa virtaa prosessorille. Se sijaitsee emolevyllä prosessorin vasemmalla puolella, ja on 4 pinnin kokoinen. Kiinnitä p4 - liitin paikoilleen.

Näytönohjaimen lisävirta

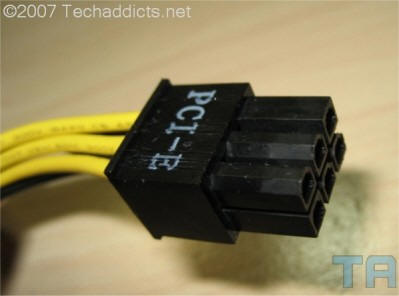

Tämän esimerkkitietokoneen näytönohjaimessa on potkua, ja se vaatii 2 erillistä virtaliitintä liitettäväksi. Virtajohdot ovat kooltaan 6 pinniä molemmat.

Kotelotuuletin ja DVD-asema

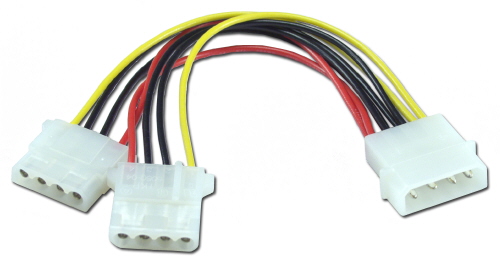

Tässä kotelomallissa on iso kotelotuuletin, joka myös vaatii virtaa toimiakseen. Kotelotuulettimeen sekä dvd-asemaan käytetään perinteistä 4-pinnistä virtajohtoa. Katso kuvasta mallia, miltä virtaliittimet näyttävät. Virtalähteestä löytyy molempia naaras- sekä urosliittimellä olevia virtaliittimiä. Naaras- ja urosliittimeen erottaa se, että toisessa on piikit ja toisessa reiät.

Kiintolevyn virtajohto

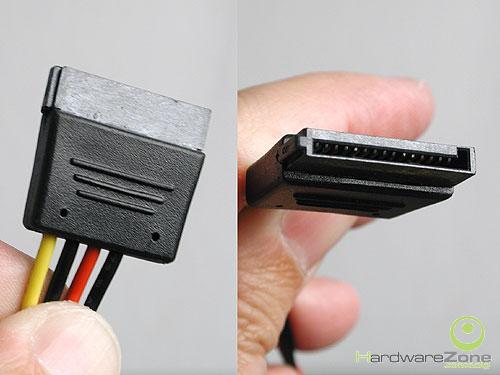

Kiintolevyn virtajohto on hieman erilainen SATA - kovalevyissä. Liitin on musta väriltään ja litteä.
