2. työvaihe: Emolevyn asennus

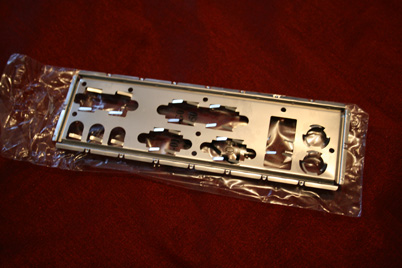

Avaa emolevysi myyntipaketti. Kaiva sieltä esille ensimmäisenä emolevyn takapaneelin peitelevy. Se on metallinen ja ohut suojalevy, jossa on reikiä emolevyn liitäntöjä varten.

Koska emolevyt ovat erilaisia, kotelossa oleva valmis peitelevy on melko varmasti sellainen, joka ei istu oman emolevysi kanssa. Irroita kotelossa oleva valmis peitelevy painamalla sitä sormilla kotelon ulkopuolelta. Voit myös kotelon sisäpuolelta raottaa peitelevyä esim. talttapäisen ruuvimeisselin avulla.

Asettele uusi suojalevy kohdalle ja paina se reuna kerrallaan paikoilleen. Levy napsahtaa tiukasti ja uppoaa paikoilleen kun asennus on tehty oikein. Tarkasta ennen paikoilleen upottamista, että levy on oikein päin tarkastamalla emolevyn liitännät missä kohdassa mikäkin on.

Avaa  kotelossa mukana tullut ruuvipussi ja etsi sieltä emolevyn kantaruuvit, jotka ovat usein kullattuja.

Kotelon pohjassa on reikiä, jotka on tarkoitettu näitä kantaruuveja varten. Samoin emolevyssäsi on reikiä. Etsi kotelosta oikeat reikäpaikat ja ruuvaa niihin kantaruuvit kiinni käsin. Voit testata onko ruuvit oikealla paikalla asettamalla emolevyn oikealle kohdalle ja katsomalla, että ruuvit näkyvät emolevyn rei’istä. Katso kantaruuvit sellaisille paikoille, että emolevy on tukevasti kiinni joka reunasta eikä emolevy roiku mistään kohtaa eikä MISSÄÄN TAPAUKSESSA kosketa kotelon pintaa. Emolevy on oikealla kohdalla silloin, kun emolevyn liitännät menevät suojalevyn läpi ja näkyvät kotelon ulkopuolelle. Tässä tapauksessa kantaruuveja tuli ruuvattua yhteensä 6 kappaletta.

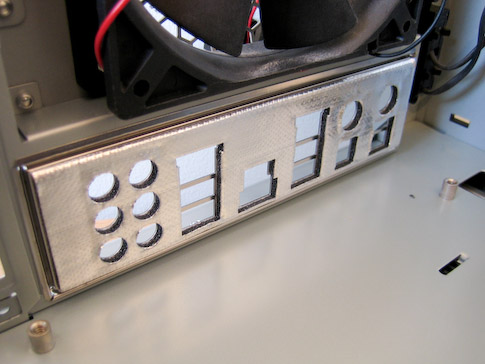

Kuvassa peitelevy oikein paikoillaan, sekä kaksi kantaruuvia paikoillaan.

Seuraavaksi ruuvataan emolevy kiinni. Etsi ruuvipussista sopivat ruuvit, aseta emolevy paikoilleenn ja aloita ruuvaaminen. Helpoiten emolevy pysyy paikoillaan, kun aloitat ruuvaamisen liitäntöjen puolelta.

Ruuvit omilla paikoillaan.
