5. työvaihe: Muistikampojen asennus

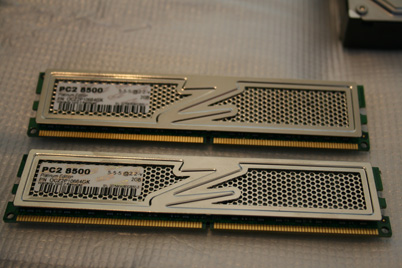

Asennettavat muistit näyttävät tältä

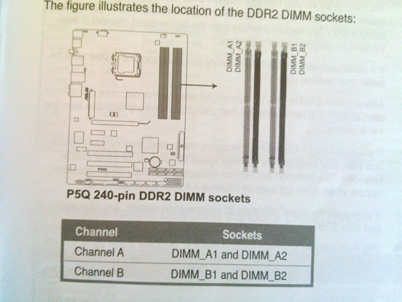

Prosessorin oikealla puolella on neljä paikkaa muistikammoille. Muistiväylät ovat väritykseltään kaksi keltaista ja kaksi mustaa, joista keltaiset ovat muistiväylien ensisijaisia väyliä, ja niihin asennetaan meidän muistikammat. Katso lisää emolevyn ohjekirjasta tai ohessa olevasta kuvasta

Ota muistikammat paketista, tässä esimerkki kokoonpanossa meillä on kaksi muistikampaa.

Avaa keltaisen väylän ylä- ja alaklipsit painamalla niitä alaspäin, Kun ne ovat auki, kuuluu napsahdus ja ne jäävät ala-asentoon.

Huomio muistikammassa oleva rako, ja aseta se vastaavaan kohtaan muistiväylässä. Paina muistikampa tukevasti paikoilleen. Painettaessa lukitusklipsit nousevat itsestään pystyasentoon, mutta tarkista vielä laiton jälkeen että ne ovat visusti kiinni. Tee sama toimenpide toiselle muistikammalle toiseen keltaiseen väylään.
