6. työvaihe: Etupaneelin liitännät: USB, eSATA ja audioliitännät

Tässä kotelomallissa etupaneelista löytyy mm. kuuloke- ja mikrofoniliitännät, kaksi USB porttia sekä yksi eSATA portti. Kotelon sisältä alaoikealta löytyy johdot näille liitännöille. Nämä johdot täytyy yhdistää emolevyyn, jotta ne ovat käyttökelpoisia.

Etsi ensimmäisenä USB liitäntöjen johto. Johto on musta väritykseltään, ja sen päässä on musta liitin, jossa on 9 reikää ja liittimeessä lukee valkoisella ”USB”.

Etsi emolevyn alareunasta USB:lle tarkoitetut väylät. Ne ovat väritykseltään sinisiä ja niitä on 3 kappletta. Liitä johto yhteen näistä väylistä. Huomioi johtoa asennettaessa liittimessä oleva yksi umpinainen kohta reunassa ja aseta sen avulla johto oikein paikoilleen. Käytä apuna emolevyn ohjekirjaa.

Seuraavaksi etupaneelin ääniliitäntä. Johto on samanlainen musta, ja sen päässä on kaksi mustaa liitintä, toisessa lukee ”AC 97” ja toisessa ”HDA”.

Koska emolevymme tukee HDA (High Definition Audio) järjestelmää, liitämme HDA:lla merkityn johdon paikoilleen. HDA on äänenlaadultaan kehittyneempi ja uudempi. Kuvassa vasemmassa ylälaidassa USB liitetty paikoilleen (sininen portti) sekä ääniliitäntä oikealla ylälaidassa liitettynä paikoilleen.

Käytä ohjekirjaa apuna etsiessä oikean väylän etupaneelin ääniliitännälle. Liitäntä löytyy nimellä AAFP ja sijaitsee emolevyn vasemmassa alanurkassa.

Tässäkin tapauksessa käytä apuna liitännän umpinaista kohtaa, jotta saat johdon oikeinpäin paikoilleen.

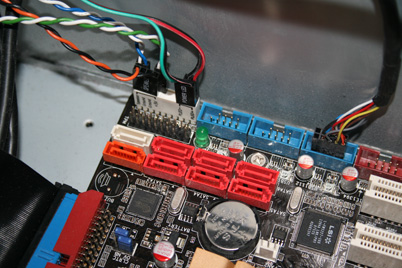

Lopuksi liitetään eSATA – väylä. Tämä johto on musta ja litteä, ja päässä musta liitin. Käytä apuna ohessa olevaa kuvaa. eSATA porttia käytetään ulkoisille SATA – kovalevyille.

Näistä väylistä kaksi on varattu eSATA liittännälle, ne ovat väritykseltään oranssi ja valkoinen ja ne sijaitsevat väylistä oikeanpuolimmaisena (merkitään ohjekirjasssa nimellä SATA_E1 ja SATA_E2).

Liitä johto toiseen näistä
