7. työvaihe: Etupaneelin liitännät: Ledit ja virtanapit

Seuraavaksi asennamme johdot, joiden avulla etupaneelin merkkivalot ja virtapainikkeet saadaan toimintaan. Johdot sijaitsevat samassa paikassa kuin edellisen tehtävän johdot, kotelon oikeassa alareunassa, mutta ovat väriltään monivärisiä ja liittimet ovat pieniä.

Etsi emolevyn pakkauksesta avuksesi valkoinen adapteri. Adapterin tarkoituksena on helpottaa seuraavan tehtävän suorittamista. Adapteriin on valmiiksi merkattu kohdat, joihin nämä moniväriset johdot täytyy asentaa

Johtoja on yhteensä 5 kappaletta: Speaker(4 reikää), Power led(2 reikää), H.D.D led(2), Power SW(2) sekä Reset SW(2).

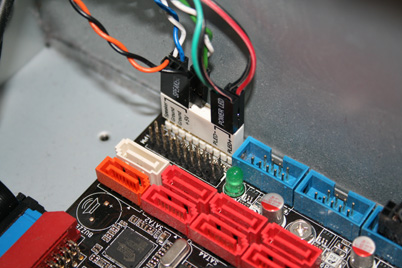

Ota valkoinen adapteri osa käteesi ja liitä johdot niille tarkoitetuille paikoille. Paikat on merkitty adapterin sivuun. Asenna johdot niin, että niiden tekstipuoli näkyy ulkopuolelle kuvan osoittamalla tavalla.

Aseta adapteri johtoineen sille tarkoitetulle paikalle. Ohjekirjassa paikkaa merkitään nimellä ”system panel connector”, ja se löytyy emolevyn oikeasta alalaidasta. Adapteria asetettaessa tarkista ohjekirjasta, miten päin adapteri asetellaan. Tässä tapauksessa johdoissa speaker – osa tulee väylän oikeaan ylänurkkaan ja H.D.D led tulee väylän vasempaan alanurkkaan.

Tarkista että johdot ovat hyvin kiinni ja adapteri tarpeeksi syvällä ja tukevasti kiinni.
