8. työvaihe: Näytönohjaimen asennus

Avaa näytönohjaimen pakkaus ja ota ohjainkortti esille.

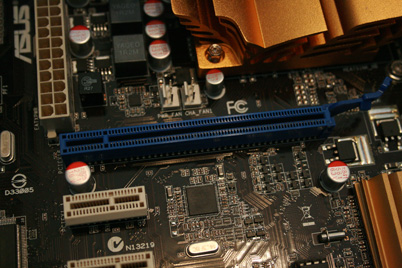

Näytönohjain asennetaan PCI-E väylään emolevyllä. Väylä on PCI väylistä yleensä ylimpänä, ja on muihin väyliin verrattuna erivärinen, hieman pitempi ja sisältää lukitusmekanismin oikeassa laidassa. PCI – väylät sijaitsevat emolevyn alaosassa. Tarkista sijainti emolevyn ohjekirjasta.

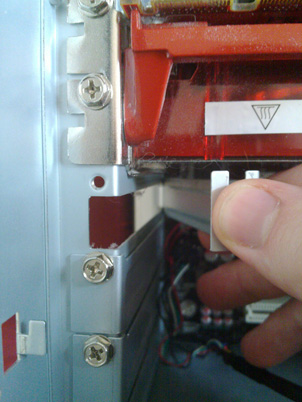

Irroita kotelon sisäpuolelta alavasemmalta toiseksi ja kolmanneksi ylimmät suojalevyt. Suojalevyt ovat pieniä ja ohuita levyjä ja ne on ruuvilla kiinnitetty. Irroita ruuvit ja ota suojalevyt pois. Suojalevyjä otetaan kaksi pois, koska toisesta raosta tulee näytönohjaimen liitännät ulkopuolelle esiin ja toinen on näytössä olevan ilmastointiaukon vuoksi.

Kortti asetettaessa paikoilleen lukitusmekanismista ei tarvitse välittää. Paina kortti paikoilleen ja se loksahtaa äänekkäästi paikoilleen. Kun kortti halutaan irroittaa paikoiltaan, painetaan lukitusmekanismia prosessoriin päin.

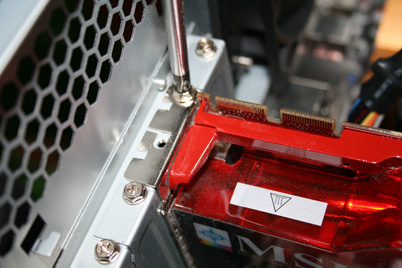

Kun kortti on sijoitettu oikein väyläänsä, ruuvaa kortti kiinni samoilla ruuveilla ja ruuvit samaan kohtaan, josta irroitit suojalevyt.

Tämä näytönohjain on teholtaan kovaa luokkaa, joten se vaatii toimiakseen kaksi erillistä virtajohtoa, mutta kaikki johdot asennetaan tässä ohjeessa vasta loppuvaiheessa!
