9. työvaihe: Massamuistit

Massamuistien kuuluu mm. kaikki dvd/cd -asemat, levykeasema sekä kiintolevyt. Koteloissa nämä massamuistit asennetaan aina kotelon oikealle puolelle. Ylimmälle tasolle tässä kotelossa on varattu yht. 3 välikköä cd/dvd asemia varten. Heti sen alapuolelle on 2 välikköä varattu levykeasemalle. Taas levykeasemien alapuolelle on varattu tila kiintolevyille. Tässä mallissa kiintolevyille on olemassa myös omat kehikot, joiden avulla kiintolevyjen paikoilleen laitto on helppoa, ja ne saa helposti irti ilman ruuvaamista.

DVD - asema

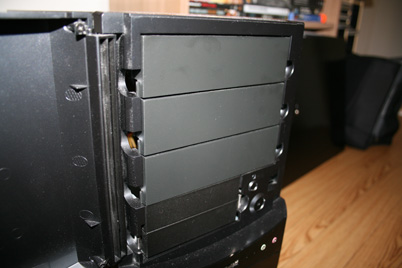

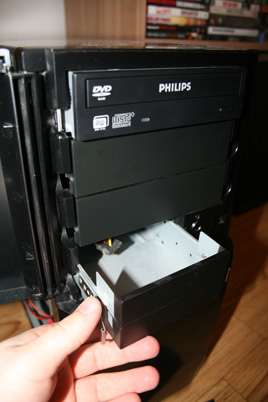

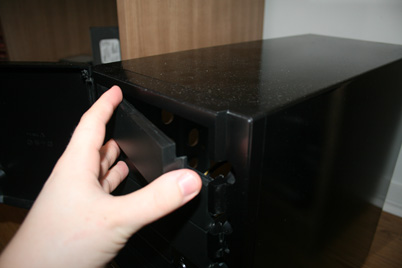

Avaamalla kotelon edessä olevan luukun, saat esille paikat, jonne levyasemat asennetaan. Asennetaan dvd asema ylimpään välikköön. Aloita ujuttamalla sormet välikön reijistä läpi, tunnet toiselle puolella olevat kiinnikkeet. taita niitä hieman sisäänpäin ja vedä suojalevy pois edestä

Suojalevyn sisäpuolelta paljastuu kiinnikkeet, joiden avulla dvd-asema saadaan kätevästi kiinni.

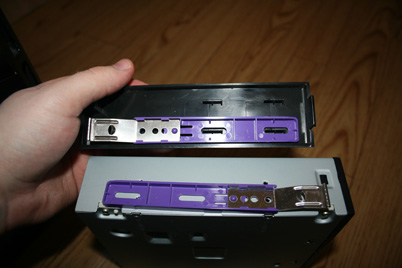

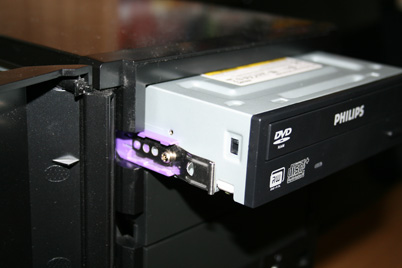

Ruuvaa kiinnikkeet dvd-asemasi molemmille puolille. Ruuvipaikkoja on kahdella tasolla, ruuvaa kiinnikkeet alemmalle tasolle, niin että kiinnikkeiden metalliosa tulee ulospäin kotelosta. Käytä apuna ohessa olevaa kuvaa. Tämän jälkeen, kun kiinnikkeet ovat molemminpuolin paikoillaan, dvd-aseman voi työntää välikköönsä ja kun kiinnikkeiden metalliosat painuvat koteloa kohti, ne napsahtavat ja asema jämähtää paikoilleen. Nyt jos asema halutaan irroittaa paikoiltaan joskus, huomaat, että kiinnikeiden metalliosat näkyvät nyt välikön rei'istä. Paina metalliosia sisäänpäin ja voit vetää aseman irti.

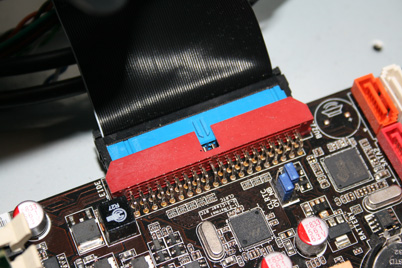

Asenna samalla IDE - kaapeli dvd-aseman taakse kiinni. Asenna kaapelin toinen pää emolevyyn kiinni. IDE - kaapelin paikkoja tässä emolevyssä on vain 1kpl, ja se löytyy emolevyn alaosasta oikealta. Käytä ohjekirjaa apuna, jos et löydä paikkaa.

3.5" Levykeasema

Jos sinulla on käytössäsi levykeasema, se asennetaan tänne.

Levyaseman IDE kaapeli on leveydeltään hieman pienempi kuin normaali IDE-kaapeli. Aseta kaapeli levykeaseman taakse kiinni, sekä emolevyyn. Emolevyltä paikka löytyy tässä mallikoneessa emolevyn alaosasta vasemmalta, nimellä FLOPPY.

Kiintolevyjen asennus

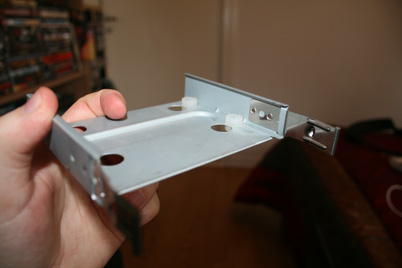

Kiintolevyt asennetaan siis kotelon alaosaan oikealle. Kiintolevyille varattuja valmiita kehikkoja kotelomallissamme on neljä yhteensä. Irroita yksi näistä kehikoista puristamalla sen metallikiinnikeitä molemmilta reunoilta sisäänpäin ja vedä.

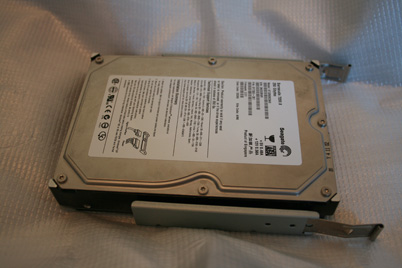

Ruuvaa kiintolevy kehikkoon kiinni niin, että kiintolevyn liittimet ovat ulospäin kotelosta eli samalle puolelle, missä metallikiinnikkeet ovat

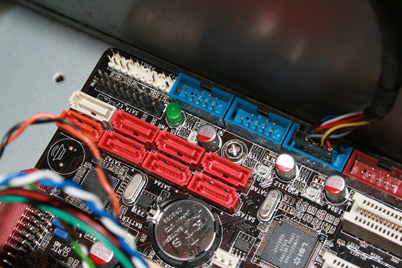

Työnnä kiintolevy takaisin paikoilleen ja niin syvälle, että kehikko napsahtaa paikoilleen. Aseta SATA kaapeli kiintolevyyn kiinni ja toinen pää kovalevyyn kiinni. Kuvassa SATA - paikat mallikoneen emolevylle. Laita kaapeli kiinni yhteen punaisista väylistä.
